Технология коаксиальных кабелей, которая помогает эффективно модернизировать системы видеонаблюдения

Что такое Ethernet по коаксиальному кабелю?

Первоначальная технология Ethernet не использовала самую распространенную сегодня витую пару — в первом стандарте Ethernet 10BASE5 ThickNet в 1983 году для передачи использовались коаксиальные кабели. Однако позже более дешевые и компактные сетевые кабели стали обычным явлением и постепенно заменили коаксиальные кабели при передаче Ethernet.

Хотя Ethernet с использованием витой пары в настоящее время является нормой, метод Ethernet по коаксиальному кабелю (EoC) по-прежнему требуется, поскольку коаксиальные кабели повсеместно широко используются в системах видеонаблюдения. Необходимость передачи сетевых сигналов по существующим коаксиальным кабелям есть вне зависимости от того, городская это или сельская местность.

В настоящее время для Ethernet по коаксиальному кабелю используются различные стандарты и скорости передачи в различных областях применения, в том числе:

  • МоСА
  • ITU-T G.hn
  • Homeplug

IP/PoE по коаксиальному кабелю, технология, разработанная для увеличения дальности передачи IP/PoE-камер по коаксиальным кабелям, также является производной от EoC. Мы расскажем больше о преимуществах передачи сетевых сигналов по коаксиальному кабелю в следующих главах.

Система видеонаблюдения

Преимущества IP-камер

В современных системах видеонаблюдения есть два классических типа камер: один — это цифровые камеры, такие как камеры IP/PoE; другой - аналоговые камеры. Из них IP-камеры, к которым можно получить доступ через сетевое соединение, имеют ряд преимуществ, благодаря которым они постепенно заменяют традиционные аналоговые камеры.

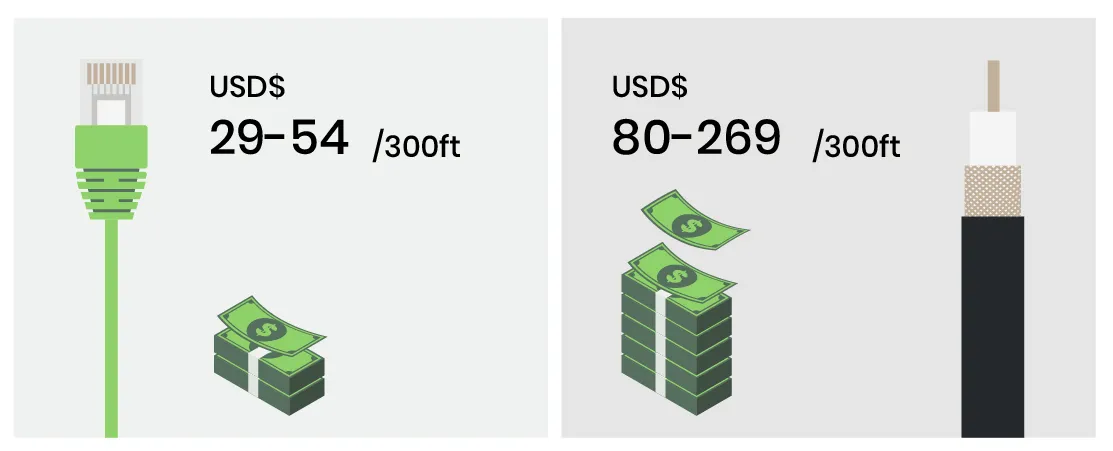

Низкая стоимость установки

Хотя IP-камеры дороже аналоговых камер, IP передается по сетевым кабелям, которые намного дешевле коаксиальных кабелей, используемых для передачи аналоговых сигналов. Что касается затрат на установку, камеры IP/PoE более доступны по цене, чем традиционные аналоговые камеры, особенно при создании совершенно новой системы видеонаблюдения.

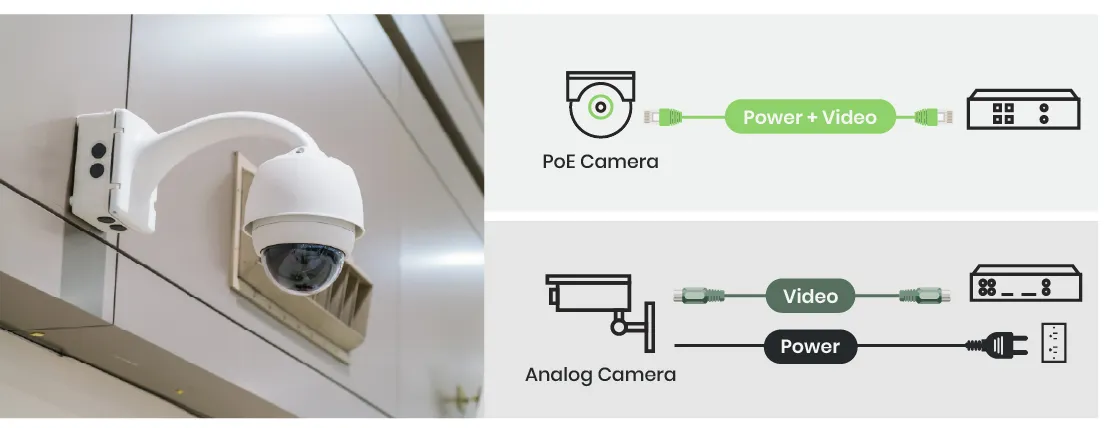

Удобные блоки питания

В то время как традиционным камерам требуется два отдельных кабеля для передачи питания и видеосигнала, IP-камеры используют PoE (Power over Ethernet) — технологию для одновременной передачи питания и видео по одному сетевому кабелю. Таким образом, хитрый источник питания никогда не будет проблемой для IP-камер.

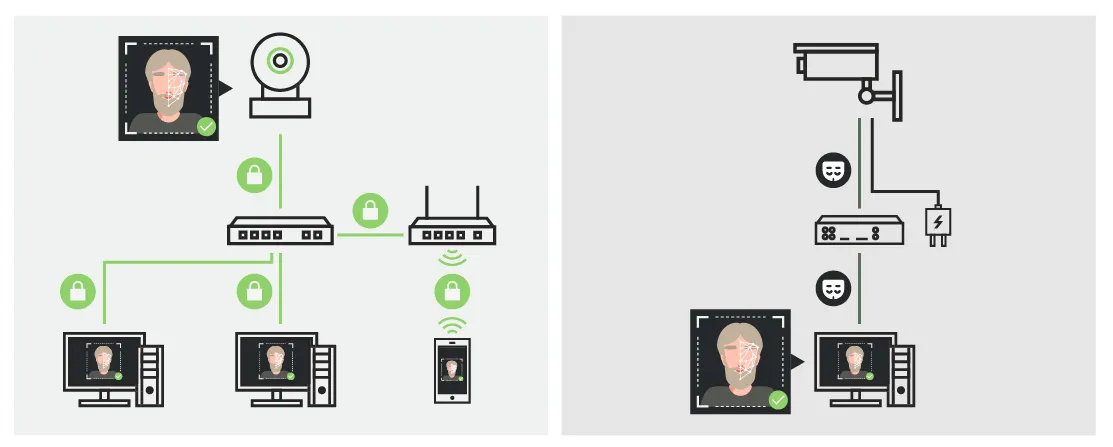

Многофункциональный

IP-камера шифрует сигналы; это предотвращает перехват видео и аудио и обеспечивает безопасность. Кроме того, IP-камера похожа на мини-компьютер; он имеет такие функции, как удаленное подключение, распознавание номерных знаков, распознавание лиц и т. д.

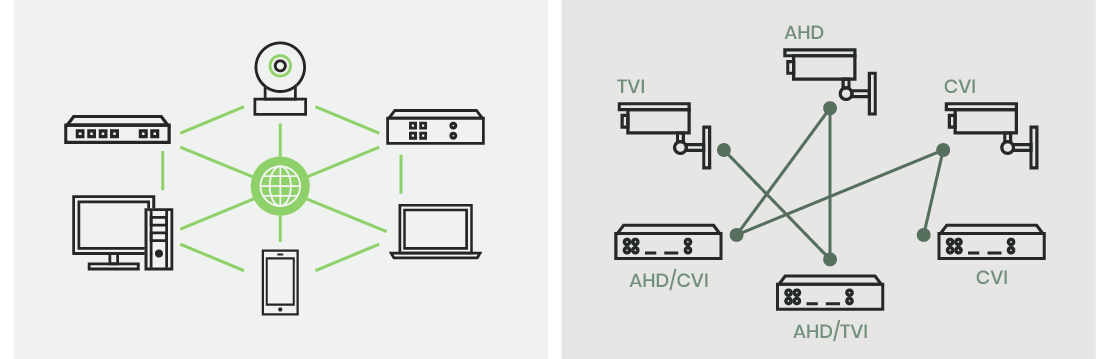

Высокая совместимость

Несмотря на спрос на аналоговые камеры из-за барьера IP-технологий, производители аналоговых камер в последние годы продолжают выпускать новые камеры высокой четкости (HD). Тем не менее, разные производители разработали свои технологии, такие как CVI, TVI и AHD, и вряд ли можно изобрести новую технологию, совместимую со всеми ними. С другой стороны, IP-камеры имеют общий сетевой протокол во всем мире; совместимость устройств также выше, чем у аналоговых HD-камер.

Проблема повторной проводки при обновлении камер видеонаблюдения

Износ кабелей

Как правило, самой большой проблемой при обновлении аналоговых камер до IP-камер является замена старых коаксиальных кабелей витой парой. Хотя замена проводки никогда не бывает такой простой, как покупка и установка новых кабелей и оборудования, иногда она сопряжена со следующими трудностями:

  • Затраты на оплату труда: замена проводки часто требует больших затрат труда.
  • Ограничение пространства: замена проводки делает общественные места непригодными для использования.
  • Затраты времени: проект может занять довольно много времени в зависимости от среды установки.

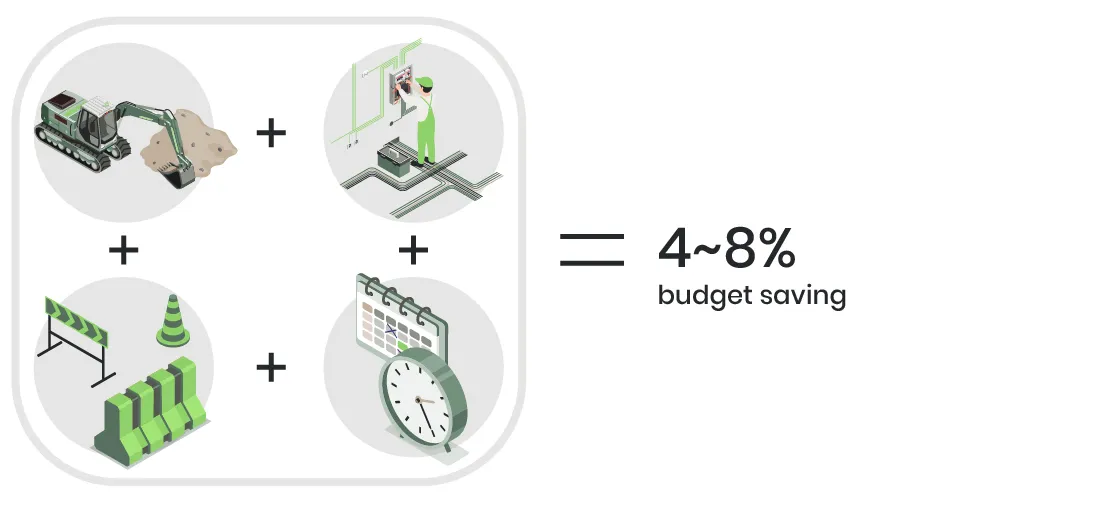

EoC помогает снизить стоимость

Исходя из нашего опыта, вместо замены Ethernet-кабелей использование EoC может снизить стоимость новых кабелей и сократить затраты труда, оборудования и времени, которые составляют 4-8% от общего бюджета проекта. В зависимости от типа проекта, более крупный проект может привести к более высокой стоимости и проценту.

Кроме того, устройство EoC с несколькими входами снижает стоимость нескольких устройств. Например, коммутатор 4-1 позволяет передавать сигнал с 4 камер по одному и тому же коаксиальному кабелю.

Объедините существующие кабели с технологией EoC — IP/PoE по коаксиальному кабелю

Из-за огромных затрат на модернизацию устройств зрелая технология EoC в сочетании с IP-камерами считается лучшим решением для экономии бюджета и сокращения времени. Настройка камер IP/PoE по коаксиальному кабелю в вашей системе камер видеонаблюдения затратит совсем немного времени.

Передача видео и сетевых сигналов

IP/PoE по коаксиальному кабелю можно использовать для снижения строительных и технических затрат на модернизацию устройств безопасности. Для работы цифровой камеры и сетевого коммутатора через существующие коаксиальные кабели требуется только удлинитель IP/PoE.

Кроме того, удлинитель IP/PoE по коаксиальному кабелю может работать как сетевой удлинитель для сетевых сигналов.

Расширенный PoE по коаксиальному кабелю

Технология ИС быстро меняется; многие адаптеры теперь имеют спецификацию IEEE 802.3 af/at/bt. В дополнение к сетевым сигналам коаксиальные кабели могут передавать питание для камер, как и сетевые кабели.

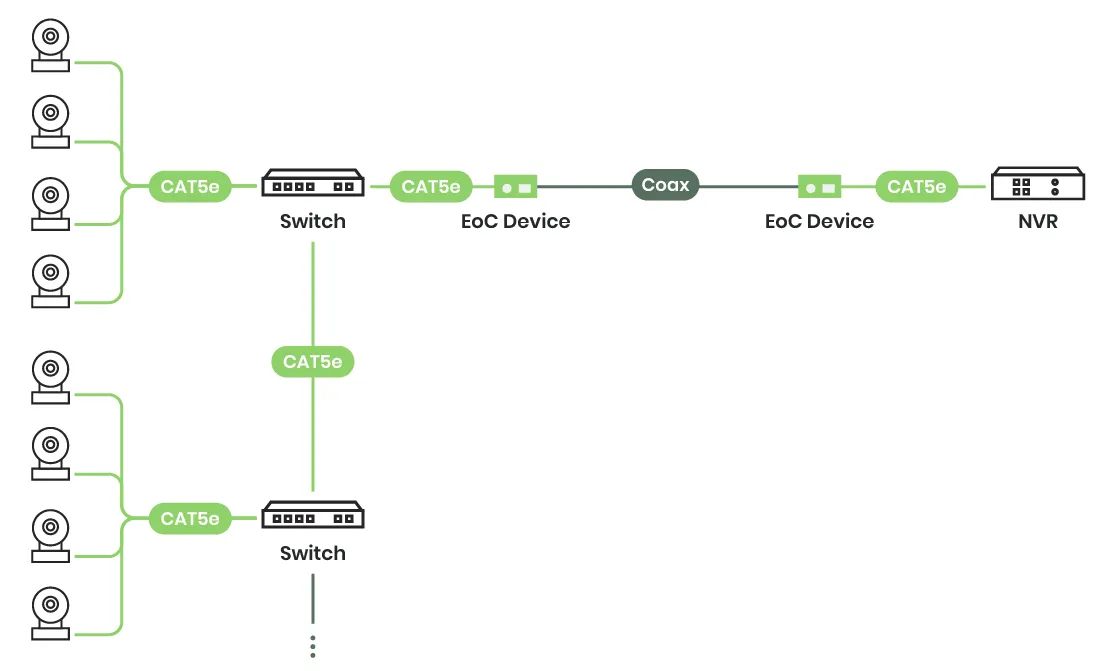

Расширяемый

Оригинальный коаксиальный кабель может работать с удлинителем IP/PoE по коаксиальному кабелю и подключаться к сетевому коммутатору, что означает, что несколько IP-камер могут быть установлены в месте, где может быть размещена только одна аналоговая камера. Вы можете добавить больше узлов, если они находятся в пределах пропускной способности.
